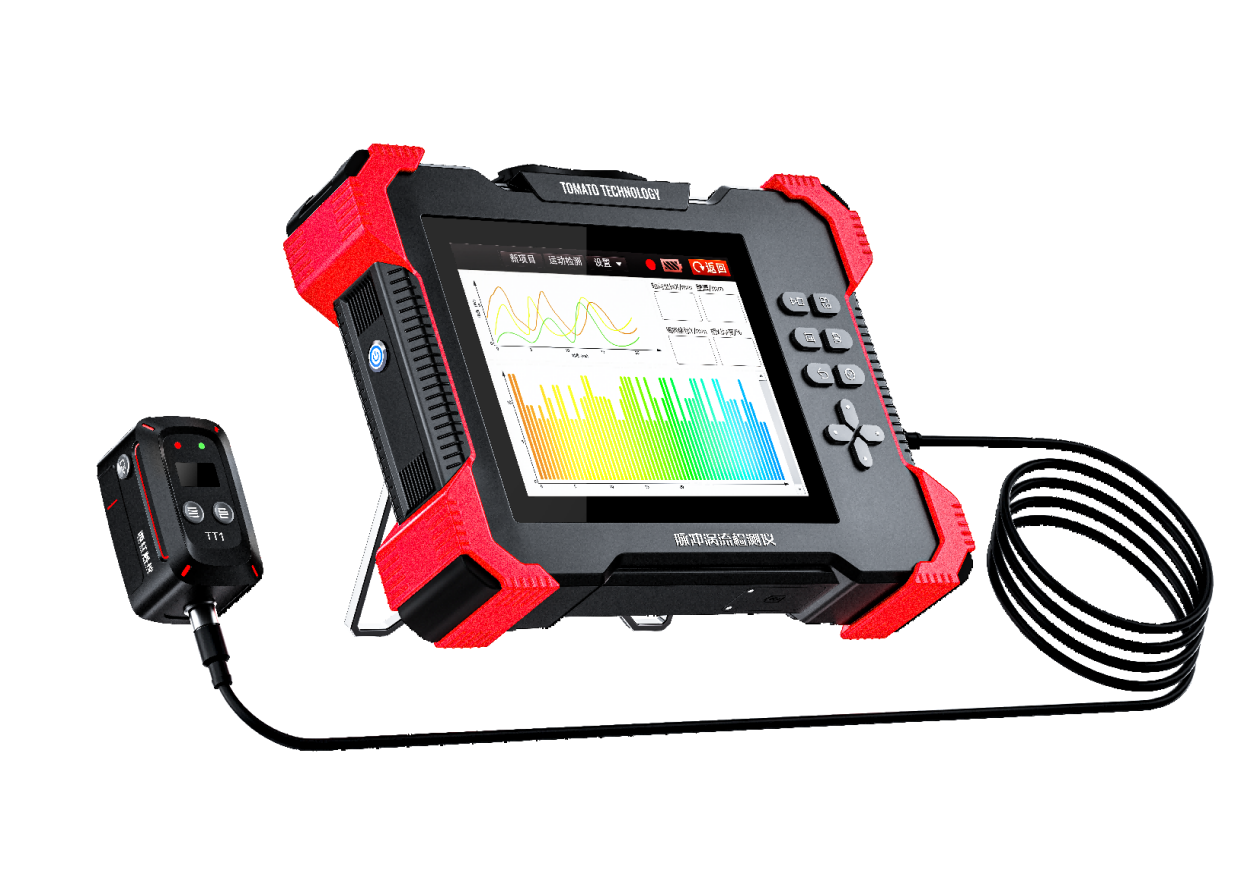

TMT-PEC01 脉冲涡流检测仪
脉冲涡流检测技术（Pulsed Eddy Current Testing, PECT）采用方波或阶跃方式激励，包含丰富的频率成分，如可用于设备上表面缺陷检测的高频成分和用于设备下表面缺陷检测的低频成分，避免了传统涡流只能检测设备上表面缺陷的局限。此外，脉冲涡流的激励能量更强，具有很好的穿透性，能穿透保护层和几十甚至上百毫米的绝热层，可真正实现在不拆除保护层的情况下对承压构件进行不停机检测，因此，脉冲涡流在管道和设备，尤其是带包覆层的管道和设备的检测中有良好的应用前景。
一、 脉冲涡流检测仪主机系统技术规格
1.1、 主机采用工业级触控电脑，Intel酷睿I7 CPU， 8GB DDR3内存，256G固态硬盘，12.1 Inch Color TFT-LED，数据采用USB接口通讯。
1.2、 主机固定方式：支架式或背带式。
1.3、 主机电池：12V 9AH 可连续工作8小时以上。
1.4、 主机系统软件可显示检测原始检测信号（双Log曲线、Log-Lin曲线）、处理后的色带带图信号，壁厚尺寸信号等多种信息，方便客户分析判读。
1.5、 主机系统软件采用全中文界面，操作简单直观，可自动生成检测报告（显示项目、检测信息、减薄信息、完整壁厚信息等），并可根据客户要求定制或二次开发。
1.6、 主机系统软件可自动识别探头编号，配置相关测量系统参数，简化人工操作。
1.7、 系统可支持升级到脉冲涡流阵列功能；
二、 脉冲涡流检测探头技术规格
2.1、 三个快速按键，极大简化探头与软件的交互操作；探头自带的指示灯和LED显示屏可直观显示探头工作状态信息。
2.2、 探头端按键可完成“一键校准”、“开始检测”、“检测完成”、“更换扫查轨迹”等操作。
2.3、 接口类型：26针数据接口。
2.4、 通讯线缆：5m。
2.5、 保温层/防腐层厚度：0~300mm。
2.6、 测量速度：15点/秒或75mm/s。
2.7、 重复检测精度：2%。
2.8、 检测灵敏度：5%。
2.9、 防雨罩：不锈钢小于1.5mm
铝合金小于1mm
锌铁皮小于1.0mm
2.10、 检测管道直径：大于等于20mm。
2.11、 检测壁厚范围：3mm~100mm
2.13、 探头规格：
碳钢探头 |
TMT-PEC-TT1 | 单探头，检测3-20mm厚碳钢 |
TMT-PEC-TT2 | 单探头，检测10-50mm厚碳钢 |
TMT-PEC-TT3 | 单探头，检测20-100mm厚碳钢 |
TMT-PEC-TTZ | 5探头阵列，检测3-20mm厚碳钢 |
不锈钢探头 |
TMT-PEC-BT1 | 单探头，检测8-20mm厚不锈钢 |
TMT-PEC-BT2 | 单探头，检测10-50mm厚不锈钢 |
TMT-PEC-BT3 | 单探头，检测30-100mm厚不锈钢 |
TMT-PEC-BTZ | 5探头阵列，检测3-20mm厚不锈钢 |
有色金属探头 |
TMT-PEC-YT1 | 单探头，检测8-20mm厚 |
TMT-PEC-YTZ | 5探头阵列，检测8-20mm厚 |
三、 配置清单
3.1、 脉冲涡流主机（含内置数据采集、分析、显示软件）：1套；
3.2、 脉冲涡流检测探头：9个；
3.3、 说明书、合格证、保修卡等资料：各一份；
3.4、 仪器电池：2块；
3.5、 电源适配器及充电座：1套；
3.6、 主机背带：1套；
3.7、 仪器设备箱：1套；
3.8、 探头线：1根；
