TMT-GGⅢ 管道漏磁扫描检测系统

一、仪器用途：管道漏磁扫描检测系统主要用于检测因冲刷，介质腐蚀，高温恶劣环境等原因而导致的内、外壁腐蚀减薄、麻点、裂纹、穿孔等多种缺陷。能判定内、外壁缺陷的位置和大小，能进行快速、全面的扫描检测，从而为管道的维护、运行和决策提供依据。仪器使用时无须打磨、涂抹耦合剂，无须清理表面、可穿透涂层、油漆层、防腐层等非铁磁性材料。

二、管道漏磁主机系统技术指标和规格：

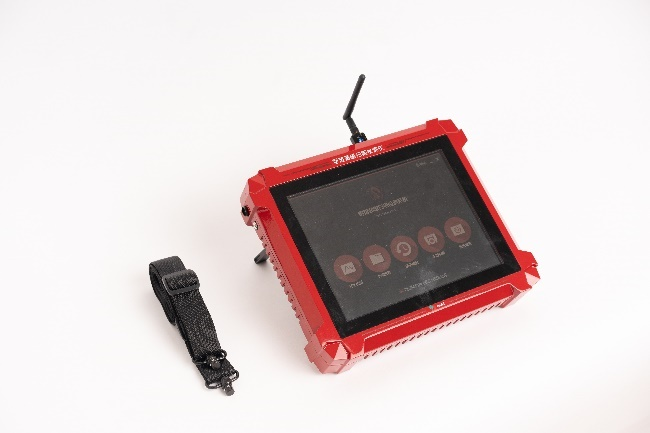

1.主机采用工业级无风扇触控平板电脑，CPU 英特尔 酷睿双核I5，内存4GB DDR3，固态硬盘128G容量，触摸屏10.1寸LCD，采用无运动部件存储方案，数据采集采用USB接口；

2.主机可以与手持式储罐底板边角漏磁检测仪检测磁化头、管道漏磁周向扫描检测系统检测磁化头、金属磁记忆应力检测探头相匹配使用；

3.主机通道数：30通道；

4.主机支撑方式：支架式或背带式；

5.连续工作时间: 可连续工作6小时以上；

6.主机系统软件可显示采集的漏磁信号图、缺陷的XY坐标和确定尺寸大小，检测数据可实时显示，单次扫描检测结束后形成缺陷彩色带图，整段管道检测结束后，可以自动生成管道轴向展开缺陷彩色带图，并可以形成管道三维缺陷图；

7.主机系统软件全用中文界面，操作界面简单直观，可一键式自动生成检测报告，并且可以按照用户要求进行定制和二次开发;

8.主机系统软件软件可设置显示门槛，对缺陷进行过滤显示；

9.通讯方式：无线通讯+有线传输。

三、管道漏磁检测磁化头技术指标和规格：

1.检测原理：漏磁；

2.磁化方式：永磁铁磁化；

3.驱动方式：手推（拉）；

4.检测速度：可变，最大0.7m/s；

5.可穿透最大涂层厚度：6mm非磁性材料；

6.漏磁检测磁化头传感器阵列间距8mm,位移编码器每0.22mm启动一次数据采集；

7.磁化头曲率调节采用自适应调节，只需要松紧固定螺丝旋钮即可完成弧度调节；

8.编码器内置在磁化头滚轮中，编码器与磁化头滚动时同步，可保证检测出来的缺陷位置的准确性；

9.配有专用的磁化头拆卸楔形块，可大大的减轻磁化头上下管道的操作强度；

10.管道漏磁检测磁化头可选配型号：≥406mm管道直管本体漏磁检测磁化头，159~406mm管道直管本体漏磁检测磁化头，76~159mm管道直管本体漏磁检测磁化头，40~76mm管道直管本体漏磁检测磁化头；

11.管道直管本体漏磁检测磁化头技术规格：

四、配置清单：
