Krautkrämer USM 100
检测新理念
Krautkrämer USM 100美观且坚固，是一款具有智能手机般强大功能的便携、多功能探伤仪。符合人体工程学的设计，操作简便。可以在大触摸屏及快捷按键之间无缝切换，且支持左右手操作。数字化功能包括人性化的用户界面，简化了设置、培训时间以及流程更新。它是市面上罕见依托于互联世界而设计的探伤仪，通过远程访问、数据存储和管理，可大大提高工作效率使团队可以更快地做出更为明智的决策
不可比拟的舒适性
Krautkrämer USM 100轻便且符合人体工程学，将人的健康放在首位。产品坚固，用途广泛，无惧恶劣的条件（经过跌落/振动测试，达到IP 67等级）。7英寸大液晶触摸屏，在任何照明条件下均可以查看，不会导致眼睛疲劳。左右手均可操作，戴手套也不影响操作，确保任何
检测人员在任何情况下都能舒适地进行检测工作。以上优势提高了产品易用性，增强了操作人员的信心，保障检测的可靠性操作人员能舒适地完成更多的检验工作。
简化检测工作
可定制的智能直观用户界面，易于学习，减少停机时间，提高生产效率。利用数字简化技术，优化并加快检测和决策流程，同时又不会损害性能和可靠性。从Waygate Technologies的应用商店下载和修改应用程序，可确保检测人员按照规程要求，快速、协调一致开展检测工作。采用兼容性的USB-C接口，可与您现有和未来的数据保持一致。强大的Mentor应用软件，通过定制的工作流程（经私人商店下发至团队），提高控制能力。

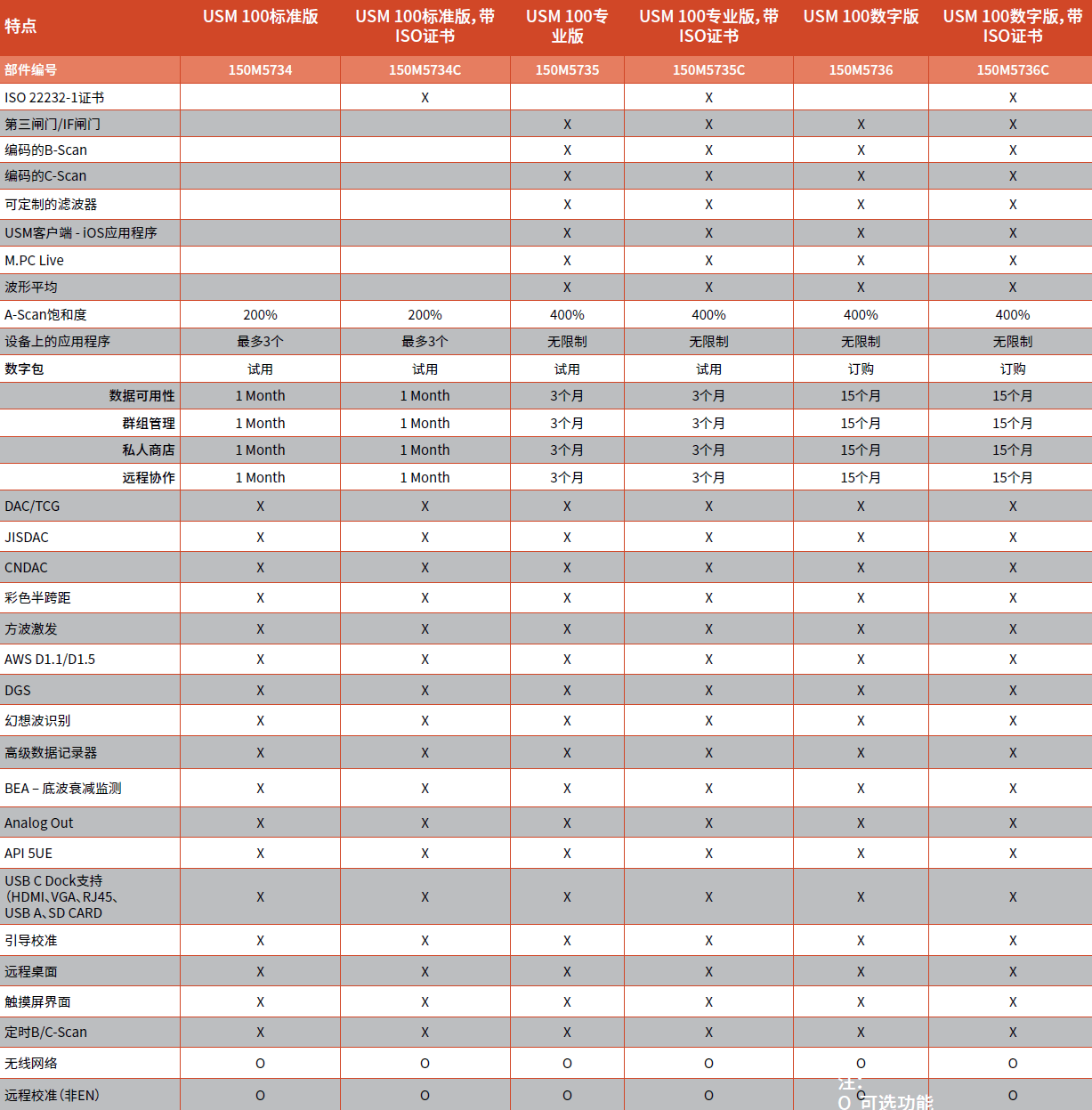

标准功能
DAC/TCG
CNDAC
JISDAC
DGS
AWS D1.1/1.5
焊缝
不同的横截面要求和层出不穷的材料和检验规范，使焊接检测成为最多样化和复杂的检测领域之一。Krautkrämer USM 100不仅具备各种类型焊接检测所需的优秀软件和硬件功能，还具备导引式检测流程，确保简单、快速和一致性的检测及校准工作。
DAC/TCG、AWS、DGS、JISDAC、CDNAC: 提供广泛的缺陷尺寸定量能力
400%波幅范围：使用扫描增益级别进行工作时，避免饱和信号
ASME/AWS应用程序：提供优化的检测工作流程，以确保检测合规性
Color Leg：便于直观显示回波次数
复合材料
在检测复合材料结构时，复杂的波形传播、随机散射和高衰减会降低检测准确率。Krautkrämer USM 100提供了专用的功能来应对此等挑战：
IF门：用水柱或柔性楔块进行检测
可定制滤波器：启用的调谐过滤器，可以优化近表面分辨率和信噪比
高达0.2 MHz的带宽和2500 ns的脉冲宽度，用于风电叶片粘接检验
高斜率TCG曲线（90 dB/40 ns）：用于检查高衰减材料（如橡胶等）和水浸检测时的近表面分辨率优化
腐蚀
目前腐蚀检测大多需要借助绳索进行攀爬，这对便携性能有非常高的要求。Krautkrämer USM 100重量仅为1.2 kg（2.65磅），且采用人体工程学设计，可单手操作，能确保操作人员安全地进行检测工作。也可以在需要借助绳索进行攀爬的应用中将仪器绑在腿上进行检测。
铁路/地铁
如果您一直处于行进中，则需要一台功能齐全且可以随身携带的探伤仪。我们可定制用户界面的USM100，便于添加和删除功能设置，这是定制铁路检测工作流程的理想选择。
方波脉冲发生器保证卓越的声学穿透力和信噪比
触摸+按钮操作可在各种天气条件下可靠运行
可地理定位的应用程序
| 描述 |
|---|
| 尺寸 | 宽216mm，高138mm，厚60mm |
| 重量 | 1.2kg（含两块电池） |
| 输入电源电压 | +15VDC |
| 电池续航时间 | 5小时 |
| 电池数量和类型 | 2个锂离子电池组，1个用于热插拔 |
| 最大功率消耗 | 45 W |
| 符合UT标准 | ISO 22232-1 |
| 语言 | 英文、德文、法文、中文、日文等 |
| 操作方式 | 触摸屏或按键（左手或右手操作） |
| 闸门 |
|---|
| 数量 | 3（其中一个可作为界面波闸门使用） |
|---|
| 测量模式 | 波侧、波峰、零前、零后、J波侧、首次峰值 |
|---|
| 阈值 | 5 % – 100 %（1%增量） |
|---|
| 启动 | 0至15000 mm（钢） |
|---|
| 宽度 | 0至15000 mm（钢） |
|---|
| TOF分辨率 | 2.5 ns |
|---|
| 测量单位 | mm、inches（英寸）、μs、%、dB |
|---|
| 测量程序 | TCG、DAC、DGS、AWS、API |
|---|
| 校准程序 | 适用直探头和斜探头 |
|---|
| 显示器 |
|---|
| 屏幕尺寸和分辨率 | 7英寸宽，1024 x 600像素，触摸屏 |
| 声速范围 | 250 m/s至16000 m/s |
| 可用视图 | A，B，C |
| 时基 | 延迟-10μs至3500μs |
| 深度 | 3 mm至27.000 mm (钢） |
| 数字化频率 | 100 MHz |
| 处理后的数字化频率 | 400 MHz |
| 发射器 |
|---|
| 模式 | 双晶，脉冲回波法，穿透法 |
| 脉冲重复频率 | 10至2000 Hz |
| 发射器脉冲的形状 | 单极性负脉冲 |
| 发射器电压 | 50 V – 350 V（10 V 增量） |
| 脉冲宽度 | 40 ns – 2500 ns（5 ns增量） |
| 阻尼 | 50 Ω and 400 Ω |
| 数据采集 |
|---|
| 每次A-Scan的最大样本数 | 1024点 |
| 数据存储（内部） | 32GB |
| 数据记录器尺寸 | 3000 x 3000（点，包括A-scan） |
| Inputs/outputs |
|---|
| 电源输入 | Lemo 0S |
| 探头连接器 | Lemo 00 |
| 接口连接器 | Lemo 1B，14针（输出：1个报警器（喇叭），1个模拟装置，触发，输入：2个编码器，1次启动/停止) |
| USB 2.0 | A型也适用于无线网卡 |
| USB 3.0 | C型也用于视频输出 |
| 接收器 |
|---|
| 最大输入电压 | 40Vpp |
| 频率响应 | 0,2 MHz至30 MHz（- 3 dB） |
| 滤波器 | 12个带通和高通滤波器 |
| 数字增益 | 110 dB（增量为0.2dB） |
| 时间校正增益（TCG） | 16个点，100dB动态，90dB/40ns斜率 |
| 发射器和接收器之间的串扰 | >80 dB |
| 信号平均化 | 2，4，8，16，32 |
| 垂直显示的线性度 | +/-2 % |
| 环境 |
|---|
| 防护等级 | IP 67 |
| 储存温度 | -20 °C至70 °C |
| 工作温度 | -10 °C至50 °C |
| 冲击 | IEC 60068-2-27 |
| 震动 | IEC 60068-2-6 |
| 湿度 | EN 60068-2-30:2005 Abs. 5a和7.3 Variante 2 |
| 电磁兼容性 | EN 61326-1, EN 55011 |
| 低电压指令 | IEC 61010 |
