为您的应用选择合适的型号
OmniScan X4系列仪器的每个型号都能驱动装有一定数量晶片的探头，从而可针对不同的材料和厚度提供不同的聚焦能力。以下是4种机型所擅长应用类型的概述。要了解更多详情，请联系我们或您的Evident代表。
| 16:64PR | 16:128PR | 32:128PR | 64:128PR | 128：128PR |
擅长以下应用： 腐蚀监控 检测管道完整性 手动PA/TFM TOFD 小管道
| 出色的中档机型，适用于： 检测薄焊缝（小于25毫米） 风电叶片制造 航空航天业的缺陷检测
| 可进行高效焊缝检测，包括粗晶粒材料： 厚焊缝，可检测厚达~75毫米的焊缝 奥氏体/耐腐蚀合金（CRA） 偶尔进行TFM检测 石油和天然气行业的缺陷探测
| 对较厚的粗晶材料进行更高效的焊缝检测： | 包括 64:128PR 型号的所有功能，并且还包括： |
HTHA 检测解决方案
提供全聚焦方式（TFM）的OmniScan X4相控阵探伤仪
探测和定义更小的高温氢致（HTHA）裂纹
早期可靠地探测HTHA极具挑战性，因此通常需要同时使用多种检测方法，以尽可能提高检出率。衍射时差（TOFD）、聚焦相控阵（PA）和全聚焦法（TFM），特别是使用双晶线阵（DLA）探头，已被证明是适合这种应用的特别有效的检测技术。
OmniScan X4 64探伤仪完全支持这些方法和创新型相位相干成像（PCI）技术，后者可增强探测微小缺陷和裂纹尖端的能力。OmniScan X4仪器还提供各种机载软件工具，以简化您的设置和分析工作流程。
集成DLA探头配置和扫描仪配置
高分辨率全聚焦方式（TFM）图像（高达1024 × 1024点）
优化TFM检测过程的软件工具，从设置到分析（带AIM模型的扫描计划、自动TCG、稀疏点火、软增益和调色板滑块、实时TFM包络和图像过滤器、闸门和警报）
64 阵元 TFM 孔径和 128 阵元扩展 TFM 孔径（OmniScan X4 64:128PR 和 128:128PR 型号）
相位相干成像可增强探测小缺陷和裂纹尖端的能力（所有OmniScan X4仪器）
同时采集多达8个TOFD和相控阵组，实现高效过滤
同时采集和显示多达4个TFM和PCI组
可使用TFM和PCI进行平面波成像（PWI）（使用OmniScan X4仪器和线性阵列探头）
焊缝解决方案

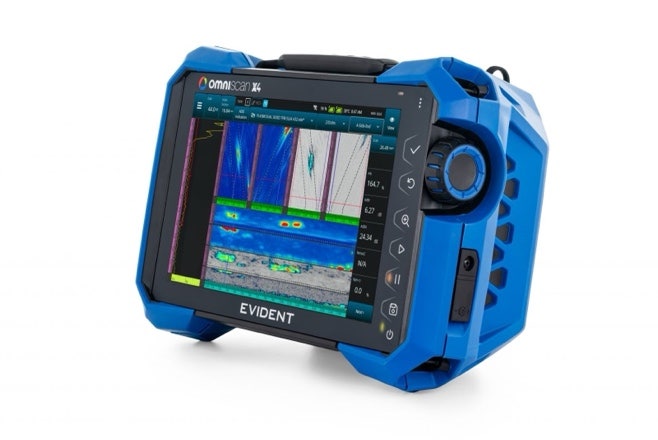

OmniScan X4相控阵探伤仪

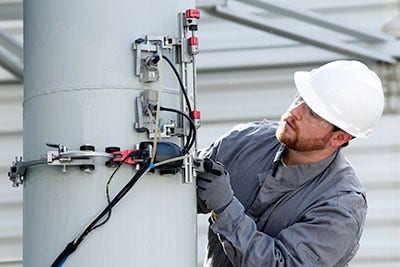

充分发挥检测性能
OmniScan X4探伤仪是一个综合型多技术工具箱，配备有设置、成像和分析工具，可使焊缝检测变得更轻松
您可以使用直观的机载扫查计划进行完整的设置，而无需使用PC机
改进的快速校准
多组全聚焦方式（TFM）成像和相位相干成像（PCI）可提高图像分辨率，并提供几何形状正确的缺陷视图
并用TFM/PCI技术，使用两个探头从两侧对焊缝体积进行成像，在显示屏上同时显示TFM和PCI数据。
标准PR配置允许双阵列探头使用更大的孔径（在64:128PR 或128:128PR型号
下，TFM扩展孔径可达128元件）
OmniScan X4探伤仪在多种焊缝检测应用中表现出色，这些应用包括：
在役焊缝和建筑焊缝
压力容器
工艺管道
锅炉管
管道
风塔
结构建筑
耐腐蚀合金和堆焊材料（奥氏体、镍和其他粗晶材料）
组合使用不同技术，以覆盖整个焊缝区域并提高检测效率
无论您使用的是自动化、半自动化，还是手动扫查方式，您都可以借助OmniScan X4探伤仪完成检测，因为这款仪器可以支持多种超声技术。在某些情况下，可以在同一次扫查中综合使用多种技术，以提高检出率，更加轻松地识别和定量缺陷指示。
技术规格
所有型号的规格均已列出，除非另有说明
| 尺寸 | 335 mm × 221 mm × 151 mm（13.2 英寸 × 8.7 英寸 × 5.9 英寸） |
| 重量 | 16:64PR型号：5.7 kg（含一块电池） 16:128PR、32:128PR、64:128PR 和 128:128PR 型号：5.9 kg（含一块电池）* |
| 机载存储容量 | 1 TB内部SSD存储空间。单个文件最大容量为25 GB。可使用外部USB驱动盘扩展存储容量 |
| 存储设备 | SDHC卡和SDXC卡，或者大多数标准USB存储设备 |
| 无线 | 机载Wi-Fi 6E和蓝牙5.3 |
| PAUT连接器 | 1个PA接口，2个UT通道（每个通道有2个P/R接口） |
| 可用的配置和组 | OmniScan X4A – 128:128PR：8组声束设置 OmniScan X4A – 64:128PR：8组声束设置 OmniScan X4A – 32:128PR：8组声束设置 OmniScan X4A – 16:128PR：8组声束设置 OmniScan X4B – 16:64PR：2 组（PA、UT 或 TFM），或特定配置为 2 个 PA 组 + 1 个 TOFD |
| 坠落测试 | 通过MIL-STD-810G的坠落测试 |
| 侵入保护评级 | 符合IP65评级标准（完全防尘，且可抵御来自各个方向的水射流，6.3毫米喷嘴） |
| 显示屏 | 269 毫米（10.6 英寸）TFT LCD，配备电阻式触摸屏，分辨率为 1280 × 768 像素 |
| 电池 | 包含2块可热插拔锂离子电池，每块87 Wh |
| 电池供电时间 | 最少5小时（使用ISO18563标准设置参数） |
| 操作温度 | −−10 至 45 °C（14 °F 至 113 °F） |
| 存储温度 | −−20 °C 至 60 °C (−−4 °F 至 140 °F)（含电池） −−20 °C 至 70 °C (−−4 °F 至 158 °F)（设备内部无电池） |
*专利申请中
输入与输出
| 端口 | 2个USB 3.1端口、1个视频输出端口（HDMI）、1个SDHC存储卡插槽、1个通信（以太网）端口 |
| 编码器 | 双轴编码器线（正交或时钟/方向） |
| 数字输入与输出 | 4个数字输入端口（TTL）、4个数字输出端口（TTL），包括一个预留用于采集开/关的端口 |
| 外接DC电源 | 18 VDC，圆形2.5毫米直径连接器，中心正极 |
通用超声规格
| 有效数字化频率 | 高达 100 MHz；用户可调压缩系数 |
| 最大脉冲重复率（PRF） | 高达 20 kHz；实际最大 PRF 通常受物理限制 （获取超声信号所需的渡越时间） |
| A扫描数据点的最大数量 | 最高达16384 |
| A扫描位深度 | 16比特 |
| 检波 | RF、全波、半波+、半波− |
| 视频滤波 | 平滑（根据探头频率范围调节） |
| 滤波 | PA 通道：可选带通滤波器、高通滤波器和平均处理 UT 通道：可选低通滤波器、带通滤波器、高通滤波器及平均处理 |
| 时间校正增益（TCG） | PA：每步增益最大可达 40 dB，最小步进为 0.1 dB UT：增益可调范围为 100 dB，最小步进为 0.1 dB 最大斜率为40 dB/10 ns |
| 支持的声束类型（组） | 提供以下选项：相控阵超声（PAUT）声束类型（线性、扇形和混合）、单超声声束（UT）、衍射时差超声（TOFD）、全聚焦方式（TFM）、相位相干成像（PCI）、全矩阵捕获（FMC）和平面波成像（PWI） |
| 原始全矩阵捕获（FMC）数据采集 | 仅在型号 64:128PR 和 128:128PR，并且使用 NDT 设备 API 或与外部采集软件配合使用的 OmniScan Black Box 板载应用程序时可用。 |
声学技术规格
|
| PA通道 | UT通道 |
| 认证 | 校准认证 | ISO 18563-1:2022 | EN22232:2020 |
| 脉冲宽度 | 30 ns ～ 1000 ns范围内可调；分辨率为5 ns（双极脉冲的半周期或负脉冲的持续时间） | 30 ns ～ 1,000 ns范围内可调，分辨率为2.5 ns |
| 脉冲形状 | 双极负-正方波脉冲 | 负方波脉冲 |
| 接收器 | 增益范围 | 0 dB ～ 80 dB，最大输入信号为900 mVp-p（满屏高）。 | 0 dB ～ 120 dB；最大输入信号为30 Vp-p（满屏高）。 |
| 系统带宽 | 0.2 MHz ～ 26.5 MHz | 0.25 MHz ～ 28.5 MHz |
PAUT规格
| OmniScan X4的不同型号 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| 最大脉冲发射孔径 | 128 | 64 | 32 | 16 | 16 |
| 最大接收通道数量 | 128 | 128 | 128 | 128 | 64 |
| 聚焦法则的数量 | 总数最多1024个（每组最多512个） |
|
|
|
|
FMC / TFM / PCI / PWI规格
| OmniScan X4的不同型号 | 128:128PR | 64:128PR | 32:128PR | 16:128PR | 16:64PR |
| 最大扩展孔径（FMC） | 128 | 128 | 64 | 32 | 32 |
| 最大孔径（PWI） | 128 | 64 | 32 | 16 | 16 |
| 最大TFM或PCI组数 | 4 | 4 | 4 | 4 | 2 |
| 实时全聚焦方式（TFM）包络 | 有——实际的希尔伯特变换 |
|
|
|
|
| 图像分辨率 | 高达1024 × 1024（1 M点），针对每个TFM或PCI声波组 |
|
|
|
|
| FMC支持的声波组（TFM或PCI模式） | 脉冲回波：L-L、T-T和TT-TT Self-Tandem（自串联）：TT-T、TT-TTT、LL-L、LT-T、TL-T、TT-L和TL-L |
|
|
|
|
| PWI支持的声波组（TFM或PCI模式） | 脉冲回波：L-L 和 T-T |
|
|
|
|
