脉冲涡流 (PEC)
脉冲涡流 (PEC) 是一种先进的电磁检测技术，用于检测通常隐藏在涂层、防火或绝缘层下的黑色金属材料的缺陷和腐蚀。
细节
这个怎么运作
脉冲涡流 (PEC) 是一种电磁检测技术，用于检测碳钢和铸铁等铁磁结构的壁厚损失。它提供根据校准区域转换为平均厚度测量值的相对体积测量值。
要生成和捕获 PEC，首先，探头线圈中的电流会产生磁场。它可以穿透覆层、任何非导电绝缘体（混凝土、硅酸盐、带风雨套的绝缘体或海洋生物）并稳定在组件厚度中。然后，发射被切断。这种突然的变化会产生涡流，并被探头捕获。Eddyfi Lyft®仪器测量衰减率，先进的信号处理算法将电磁信号转换为探头足迹上的平均厚度读数。
好处
脉冲涡流是市场上最通用的 NDT 技术之一。它可以测量任何非铁磁形式的剥离的组件的剩余厚度：
带天气护套的绝缘（铝、不锈钢、镀锌钢）
混凝土/硅酸盐
复合包裹/聚合物涂层
海洋生长
Lyft 是最先进的高性能 PEC 系统，提供易于部署的解决方案。设置快速简单。无需表面处理，包括去除涂层/绝缘层。即使接触温度高达 120° C (250° F)，也可以在资产运行时进行检查。
选择合适的探头
选择合适的探头是进行出色检测的关键。事实上，每个探测器在零升空时都有特定的足迹。足迹是具有最灵敏检测能力的区域。由于 PEC 是一种体积测量，Lyft 可以检测到占足迹的最小体积比为 15% 的迹象。足迹很容易计算：
足迹 = 0.65 x 提升 + 足迹零提升
此外，为了轻松分辨最小可检测缺陷，我们在销售表中提供了最小可检测缺陷 (MDD)。
标准应用
保温层下腐蚀 (CUI) 和防火 (CUF)

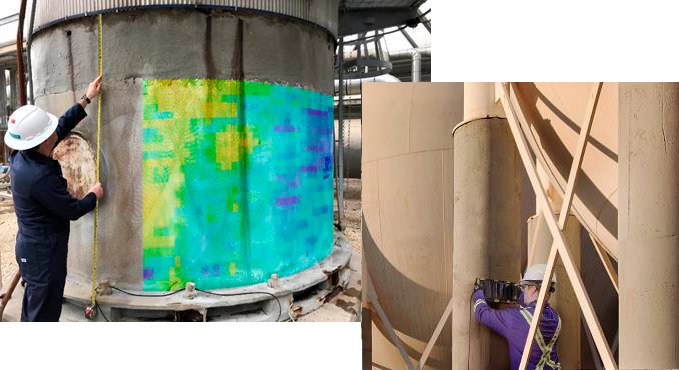

PECA -6CH探头是用于绝缘管道 CUI 的高生产率探头，因为它可以动态扫描 18 英寸（457 毫米）的覆盖范围。它可以从 6 英寸（150 毫米）外径扫描到平坦表面，并且可以检查 4 英寸（100 毫米）绝缘层。同一探头可用于穿透厚混凝土防火层进行检查，以评估球腿和容器裙部的状况。

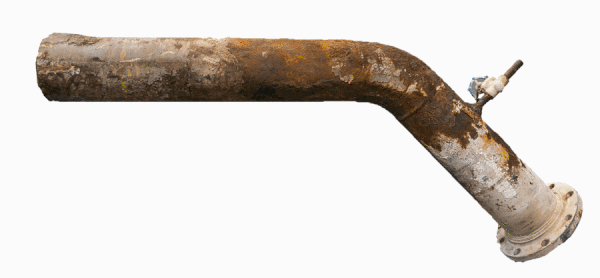

结痂和水疱评估
PECA -HR探头在脉冲涡流中实现了有史以来最小的占地面积。它给出了结痂腐蚀下剩余韧带的最佳估计。它以高生产率提供高质量的数据。该技术是对剩余壁厚的安全评估。
流动加速腐蚀 (FAC)
您可以扫描隔离的弯头以评估 FAC，而无需移除绝缘层。当您定期监控特定系统的弯头时，这是一种经济高效的方法。为了进行这种检查，建议的探头仍然是单晶探头。
专业应用
由于 PEC 用途广泛，Eddyfi Technologies 为专业应用提供了一些专用解决方案：
限制
筛选工具；相对测量
没有区分近端/远端缺陷
无法检测到小点蚀
小于探头平均面积的缺陷尺寸过小
金属表面附近的边缘效应
